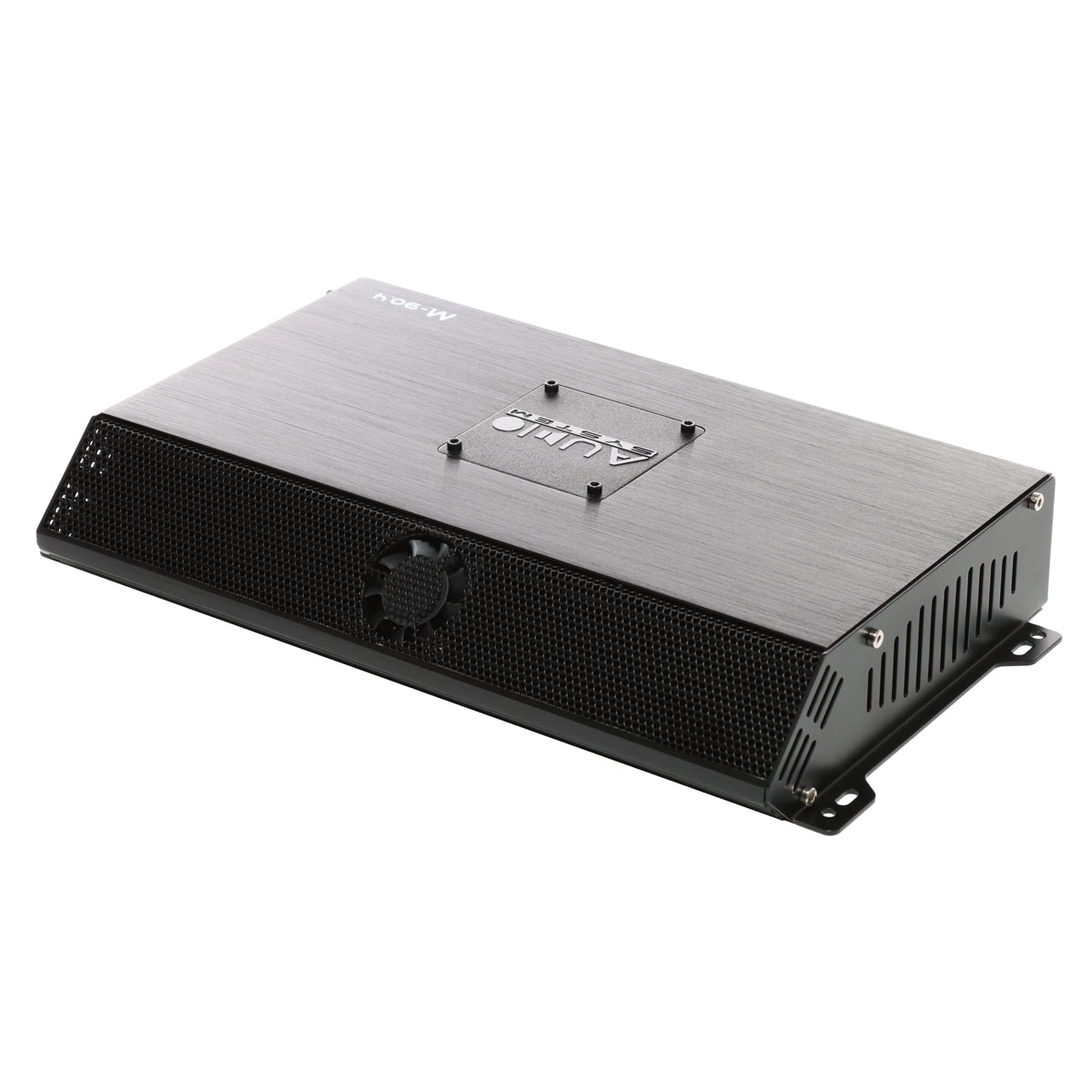

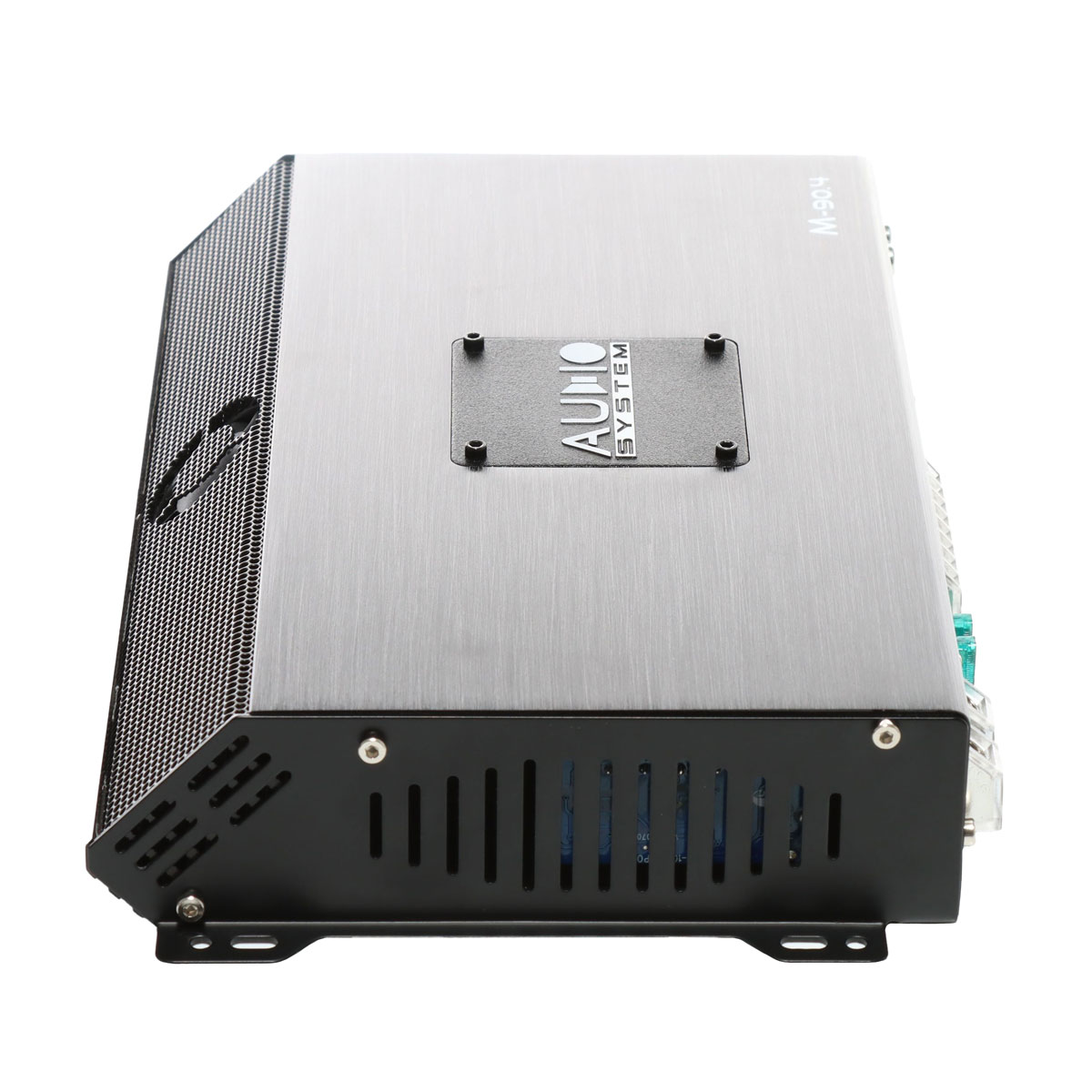

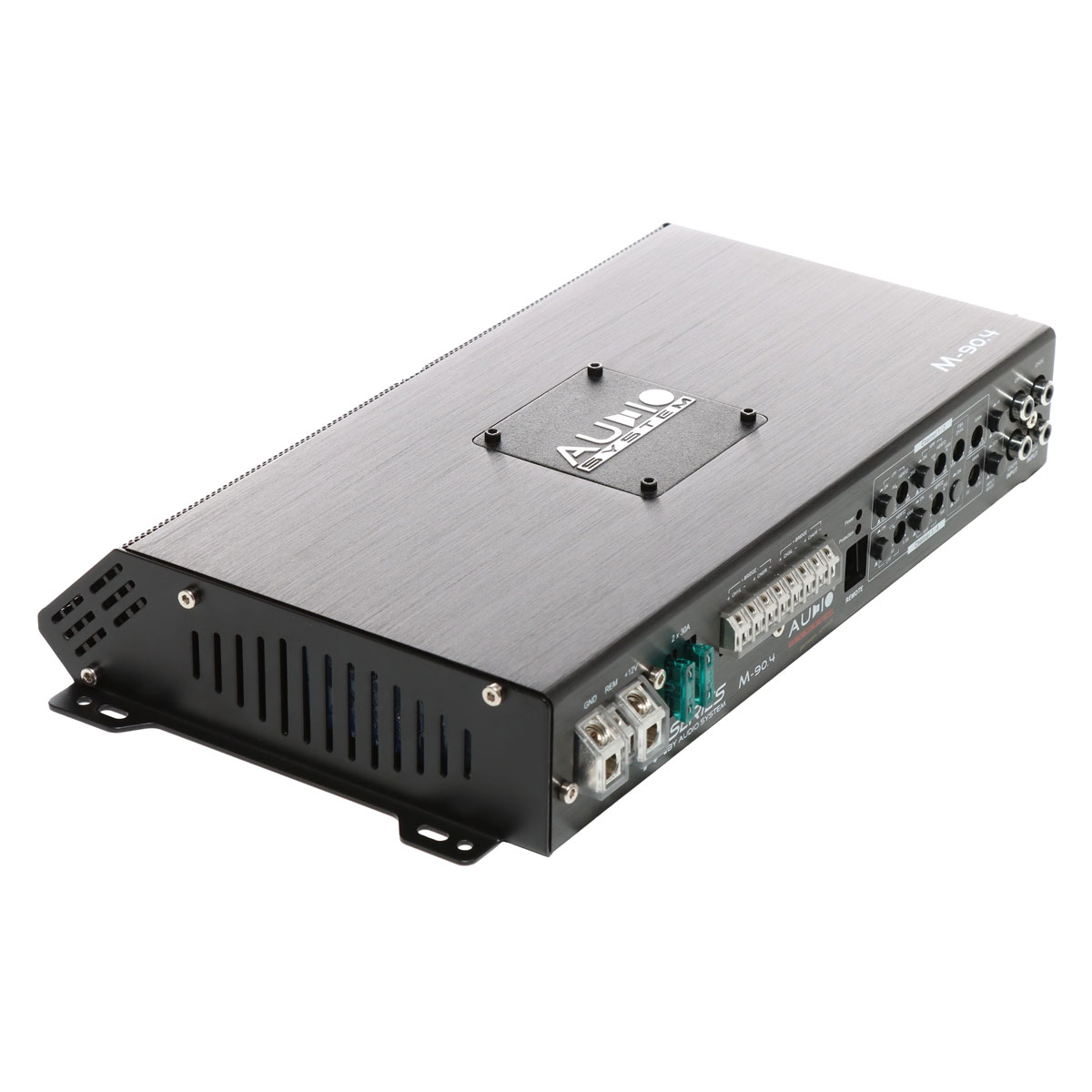

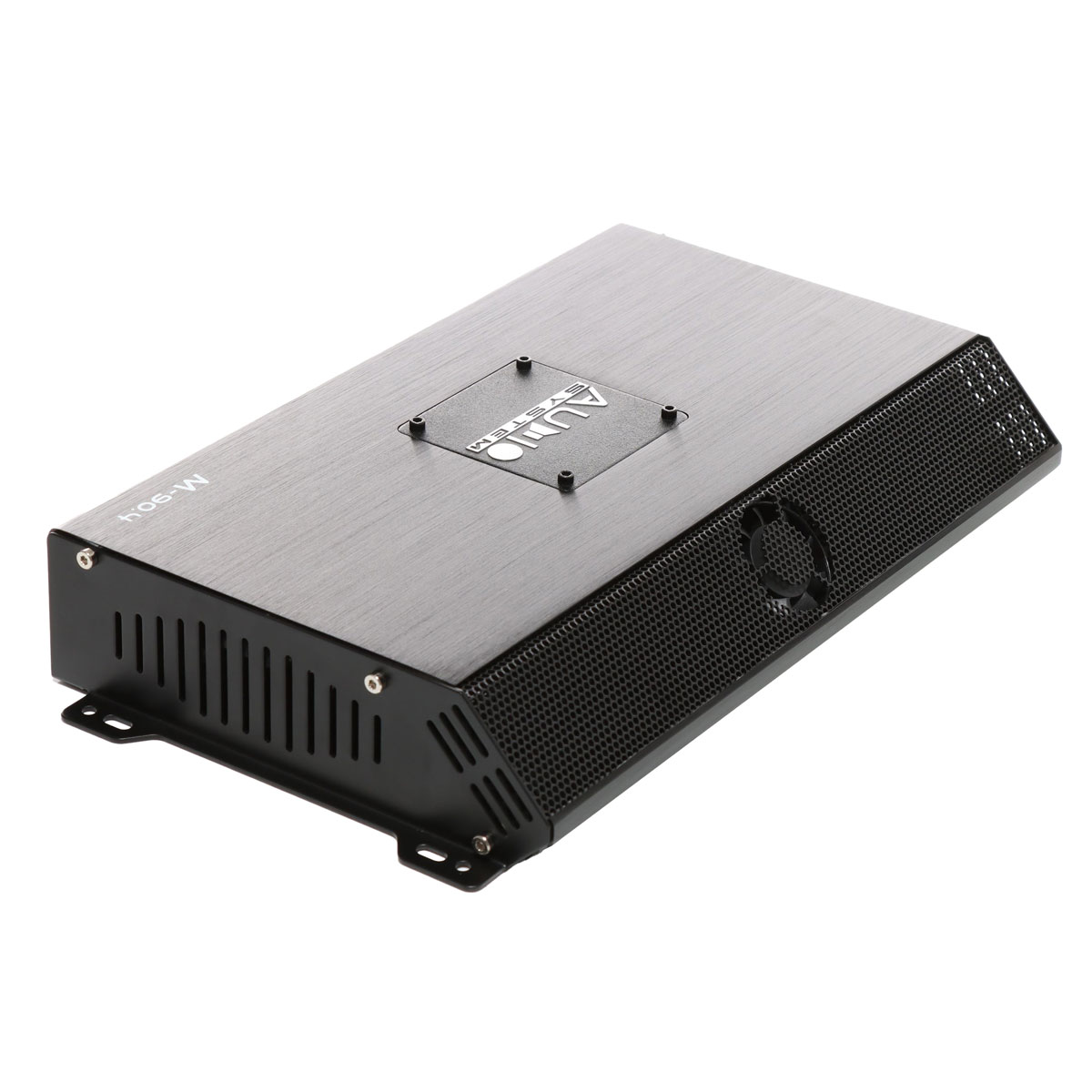

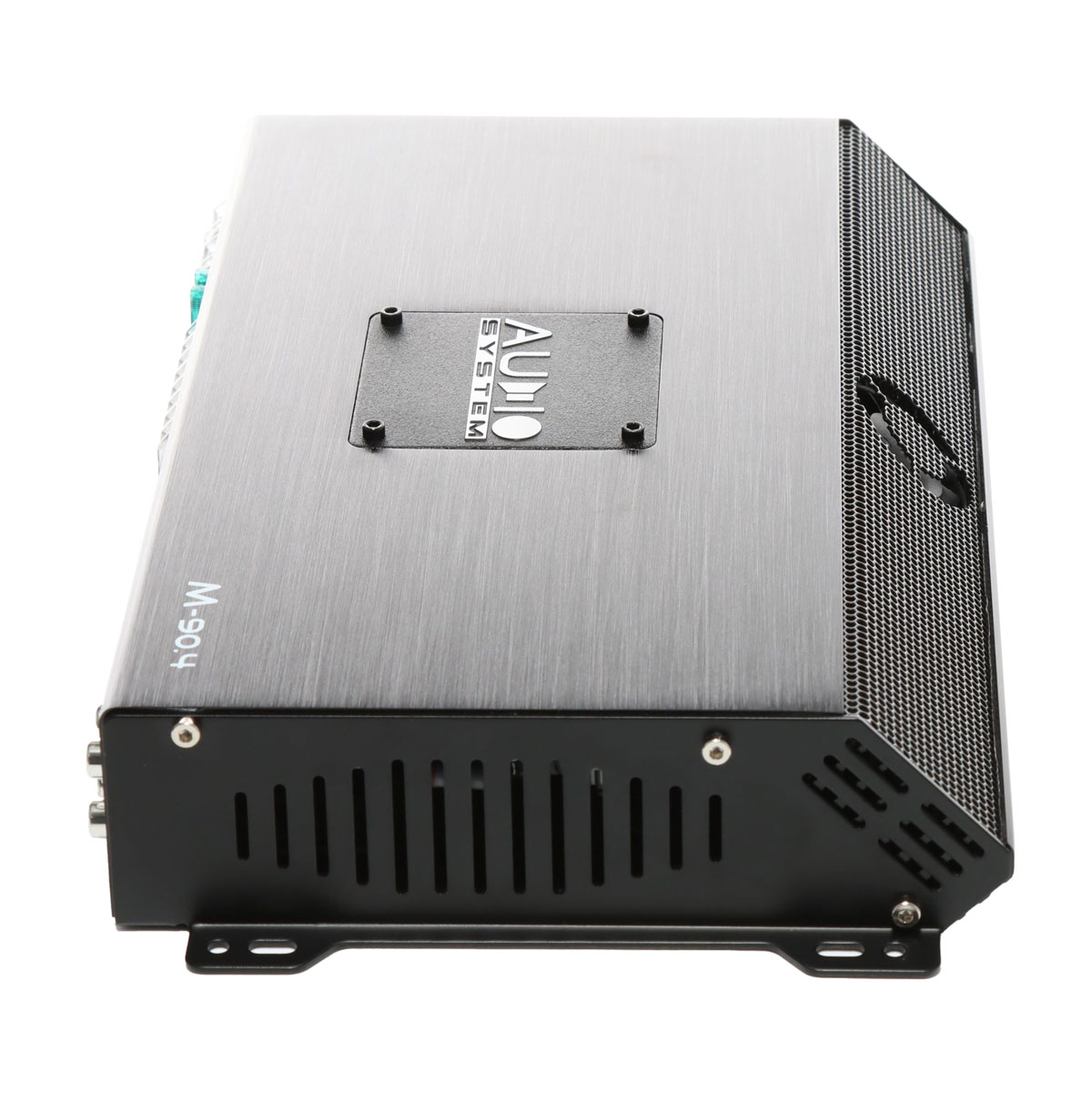

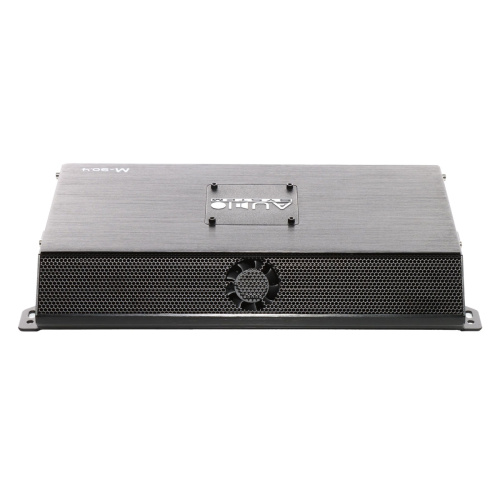

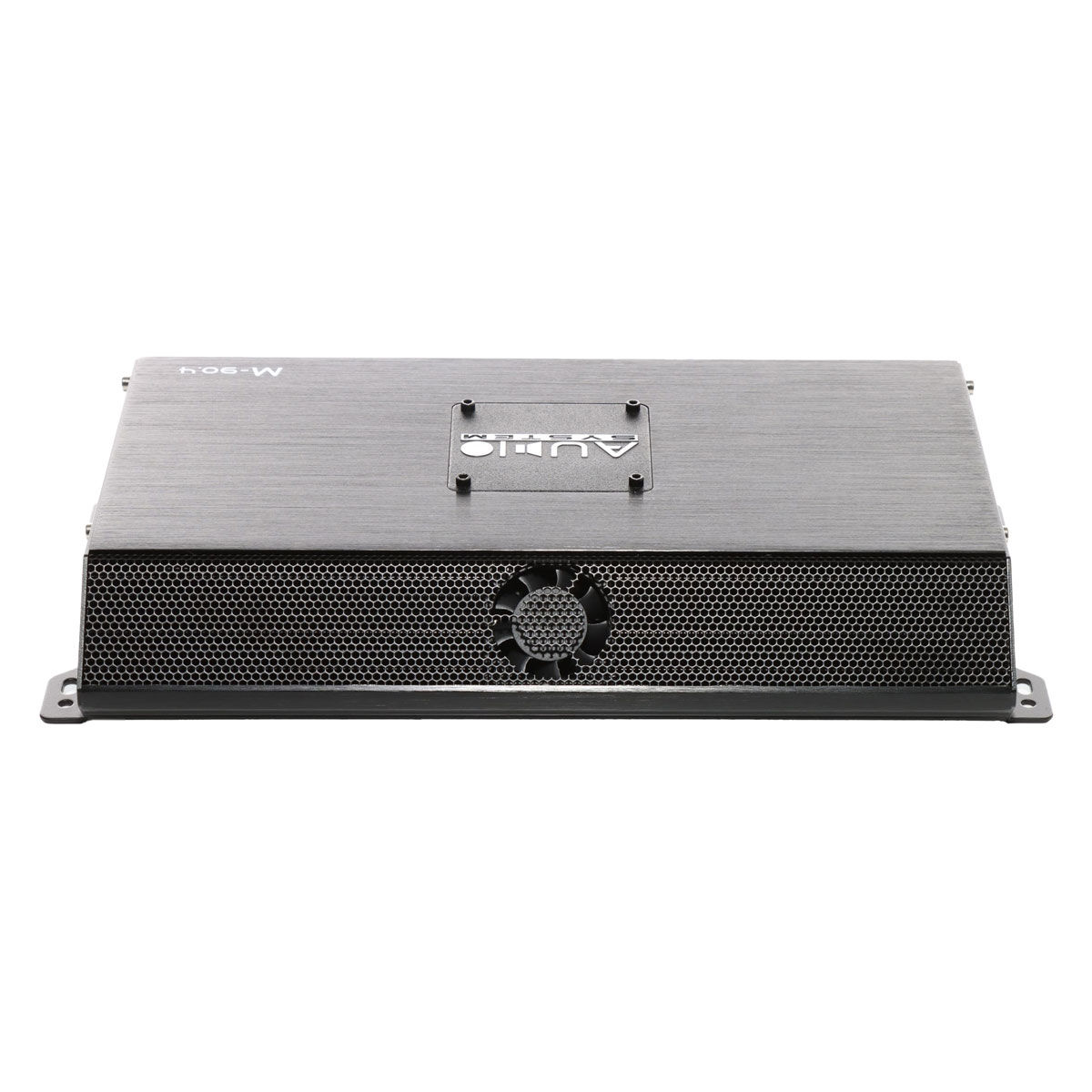

Усилитель AUDIO SYSTEM (Germany) M-90.4

В M-series входят 4-х, 2-х и 1-канальные модели.

M-90.4 принадлежит к классу A/B, остальные усилители линейки — высокоэффективный D-класс, разной схемотехники и назначения. Главные особенности устройств — качественное звучание в компактном и ультракомпактном форм-факторах.

Все аппараты серии имеют входы RCA для коммутации с ГУ и процессорами. Для подключения к штатным головным устройствам автомобилей, предусмотрены входы высокого уровня с автоматическим включением по наличию полезного сигнала. Подключение по высокому уровню в усилителях данной серии организовано через RCA терминалы. Выбор режима осуществляется соответствующим переключателем.

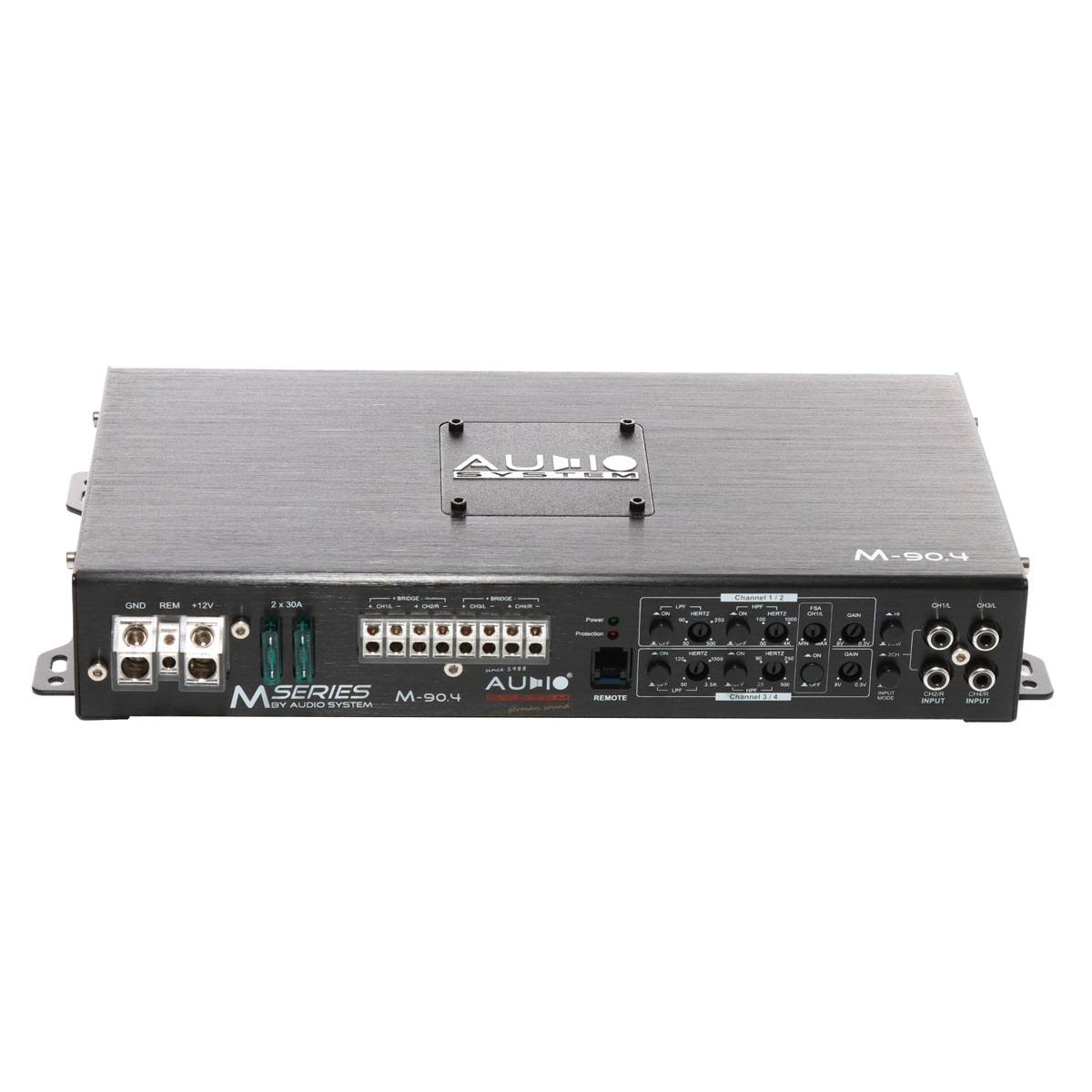

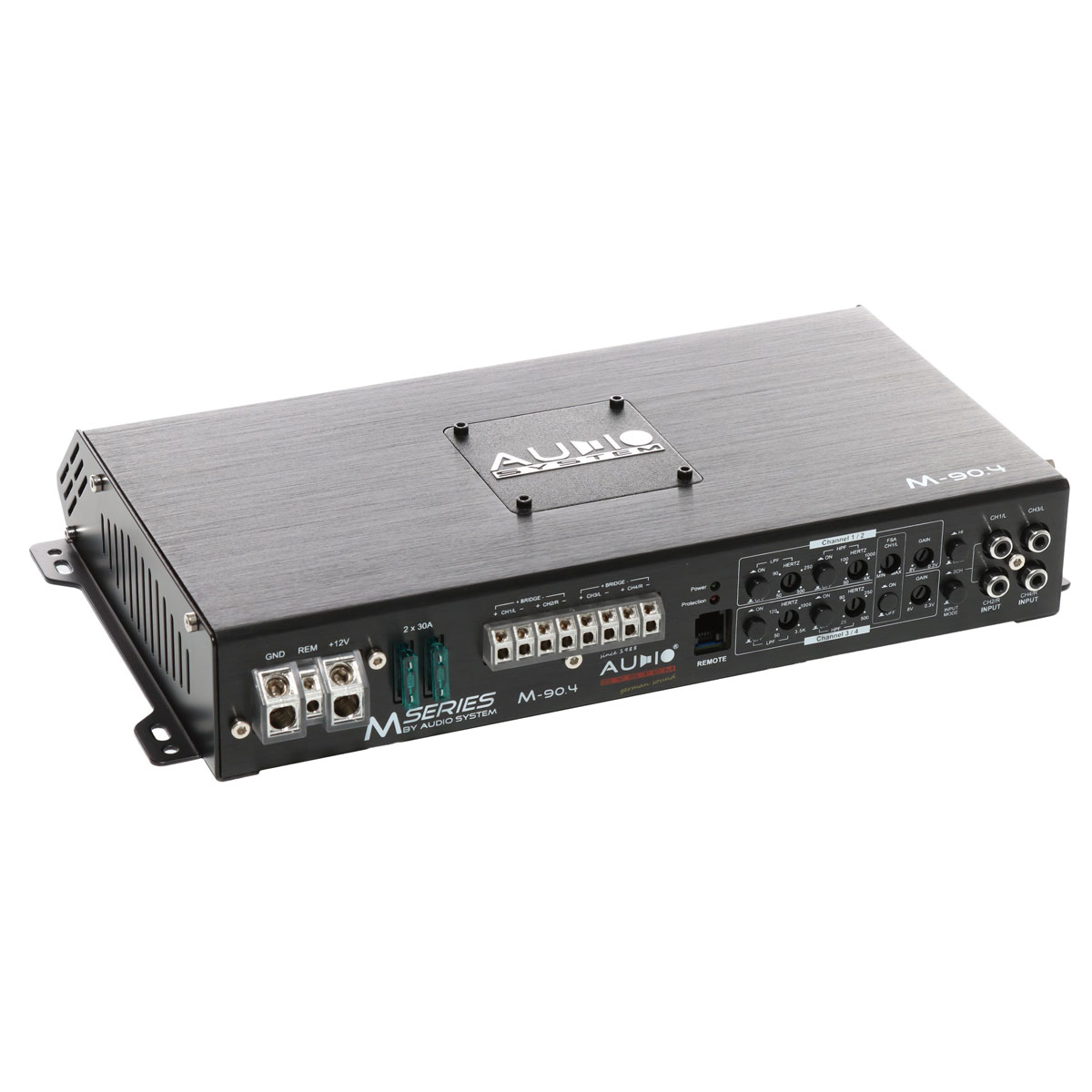

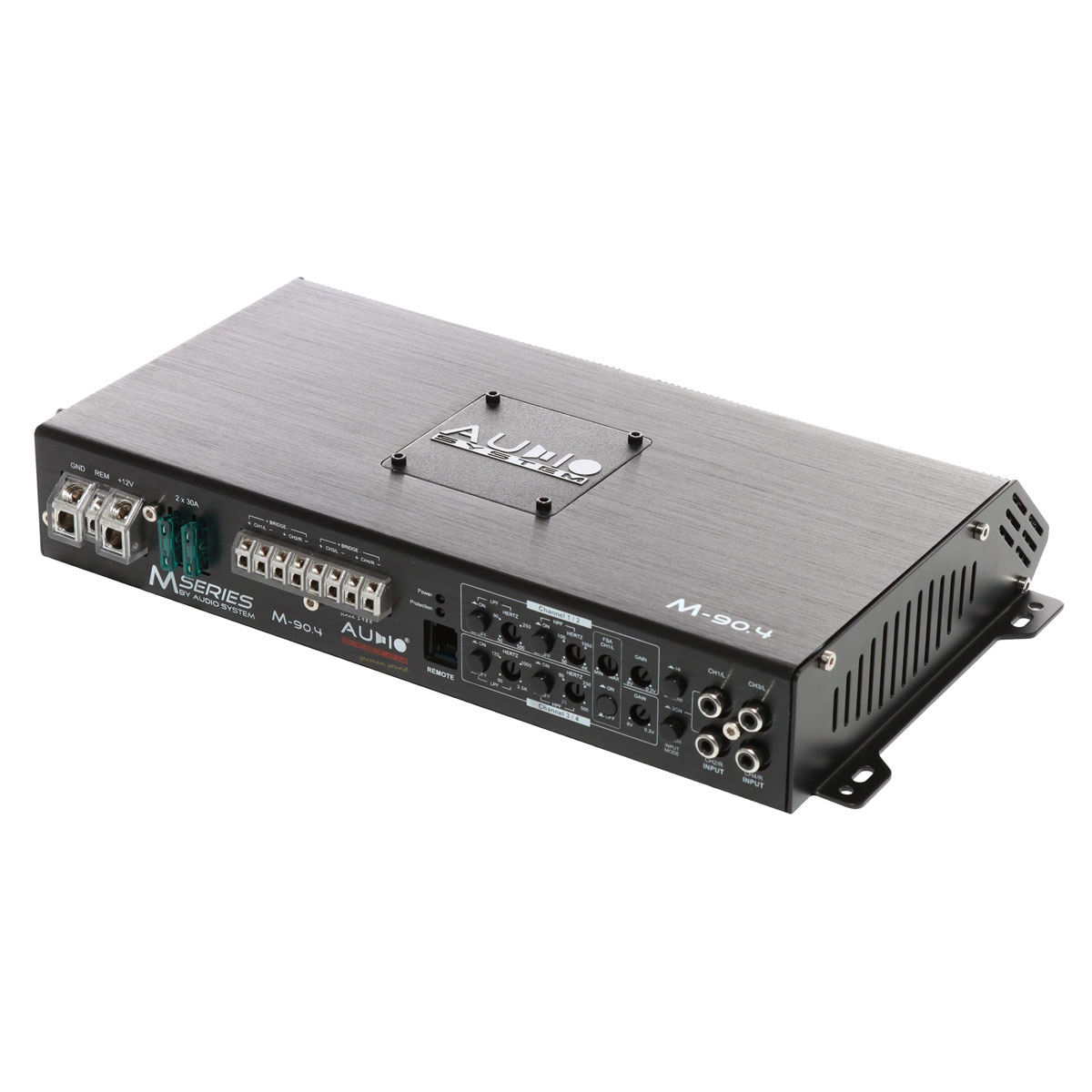

4-х канальный M-90.4 спроектирован для систем SQ. Компоновка органов коммутации и управления, находятся на одной стороне. Усилитель рассчитан на поканальное подключение фронтальных акустических систем. Например, твитеров и мидвуферов, благодаря развитой секции кроссоверных фильтров. В каждой паре каналов, помимо широких диапазонов ФНЧ/ФВЧ, можно организовать полосовой фильтр, для точной частотной настройки динамиков. Либо, работа на компонентный фронт + сабвуфер, мощностные характеристики располагают использовать подобную конфигурацию. Для такого случая, 3–4 сабвуферные каналы, рассчитаны на работу с проводным регулятором уровня сигнала RTC. При использовании усилителя в процессорной системе, есть возможность отключения фильтров.

Интересная особенность M-90.4 – функция FSA (Front-Stage Adjuster) в левом фронтальном канале. Дословно – Регулятор Фронтальной Сцены. Принцип работы – аналоговый фазовращатель, имитирующий временную задержку в данном канале. Эта функция полезна для коррекции звукового поля (сцены) в беспроцессорных системах.

В усилителе предусмотрен селектор входов, который позволяет использовать 2-х канальный межблочный кабель от источника сигнала, коммутация остальных каналов предусилителя происходит внутри аппарата. Это необходимо, когда головное устройство имеет лишь пару линейных выходов (RCA) Если ГУ имеет 2 пары RCA выходов, коммутация происходит через 4 входных канала RCA — в таком случае будет работать функция фейдера (баланс фронт-тыл) с ГУ.

В зависимости от инсталляции, шильдик на корпусе может быть перевернут в нужную сторону.

Линейка M-series
Класс усиления A/B
Количество каналов 4
Мощность RMS 4 Ом (14,4 В THD-1%) 90 Вт × 4
Мощность RMS 2 Ом (14,4 В THD-1%) 160 Вт × 4
Мощность RMS 4 Ом мост (14,4 В THD-1%) 320 Вт × 2
Частотный диапазон 10 – 60000 Гц
Соотношение сигнал-шум > 90 дБ
Демпинг фактор > 150
Входная чувствительность 0,3 – 8 В
ВЧ Фильтр 1-2 канал 50 – 4000 Гц
3-4 канал 25 – 500 Гц НЧ Фильтр
1-2 канал 50 – 500 Гц
3-4 канал 50 – 3500 Гц
БП Фильтр (полосовой)
1-2 канал НЧ 50 – 500 Гц / ВЧ 50 – 4000 Гц
3-4 канал НЧ 50 – 3500 Гц / ВЧ 25 – 500 Гц
Отключение фильтров (bypass) Есть
FSA (Front-Stage Adjuster) Есть
Входы RCA 4 канала
Селектор входов 2-4 канала
Входы высокого уровня 4 канала (через RCA)
Автовключение по высокому уровню Есть
Активное охлаждение (вентилятор) 1 вентилятор
Выносной регулятор уровня
Опция (RTC) Терминалы силовые
Прямой ввод кабеля Терминалы акустические
Прямой ввод кабеля
Напряжение питания 10 – 16 В
Предохранитель 30 A × 2
Защита
от КЗ, по температуре, от перегрузки по току, от постоянного напряжения на АС
Размеры (Д х Ш х В) 295 × 185 × 50 мм
